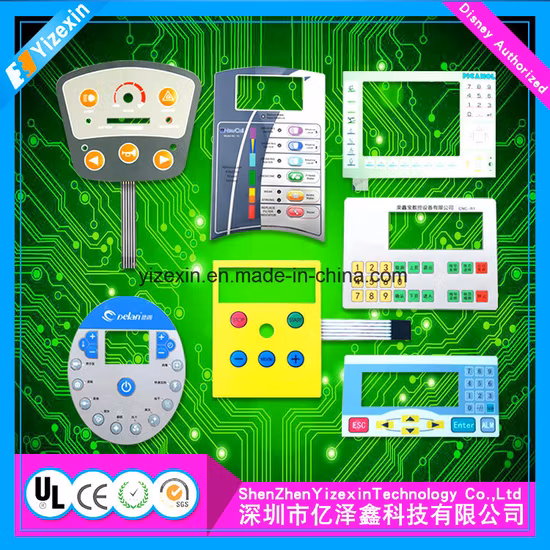

Panneaux flexibles de membrane de contact de bouton poussoir de contrôleur à distance pour le système de sécurité
Informations de base
| Modèle NON. | YZX-MP009 |
| Nombre de commutateur | Commutateur multi-contrôle |
| Méthode de détection | Mode rétro-réfléchissant/testeur de température/ |
| Marque | Yizexin |
| Certificat | ISO9001, CE, CCC, Ohsas18001:2007/ISO/Ts16949:2009/ISO13485:2003/SGS |
| Couleur | Selon votre conception |
| Fonctionnalité | Fermé et étanche |
| Tension d'encre d'isolation | 100 Vcc |
| Sur mesure | OEM/personnaliser |
| Encre conductrice | Encre d'argent d'impression d'écran, encre de carbone |
| Modèle de paiement | LC, T/T, Dp, Western Union, PayPal, Paiement de Petit Montant |
| Transport | par bateau/par avion/par voie terrestre |
| Emballer | Poly-sac/boîte de bande dessinée |
| Adhésif arrière | 3m9449 3m467 3m468 3m200 |
| Forfait transport | Carton ou selon la demande du client |
| spécification | personnalisé |
| Marque déposée | Yizexin |
| Origine | Guangdong Shenzhen |
| Code SH | 8536500000 |
| Capacité de production | 1000000 |
Description du produit
Description du produit
Interrupteur à membrane de haute qualité Shenzhen Yizexin
Principales spécifications matérielles et techniques :
| Nom: | Interrupteur à membrane |
Colortrans : | Vert/gris/bleu/blanc/noir ou selon votre préférence |
Fonctionnalité: | Boîtier fermé et étanche utilisé dans n'importe quel environnement |
Certificat: | OHSAS18001 : 2007, ISO14001 : 2004, ISO/TS16949 : 2009, DisneyISO13485 : 2003, TUV, UL, SGS, RoHS, FCC, CCC, CE, ASTM-F963-16 |
| Sur mesure: | OEM/personnaliser |
| Matériel: | PC/PVC/PET/PCB/FPC/PMMA/Silicium |
| Température de fonctionnement : | -40ºC~70ºC |
| Résistance: | <100 MΩ, 250 VCC |
| Résistance de contact : | 0.5-10Ω |
| Tension de fonctionnement: | ≤50VDC |
| Courant nominal : | 25-100mA, 0-30VCC |
| Courant de travail : | ≤100mA |
| Température de stockage: | -40ºC~+80ºC |
| Fiabilité/durée de vie : | ≥1million de fois |
| Humidité d'exploitation: | 40 °C, <98 % HR |
| Temps de rebond : | ≤ 6ms |
| Tension du matériau de base durable : | 2000VDC |
| Flexibilité de la queue : | N'importe quel angle à moins de 180 degrés |
Tension d'encre d'isolation : | 100 Vcc |
| Adhésif arrière : | 3M9449 3M467 3M468 3M200 |
| Encre conductrice : | Encre de sérigraphie argentée, Encre de carbone |
Les caractéristiques et avantages des interrupteurs à membrane incluent :
Il s'agit d'un ensemble scellé composé de trois matériaux différents ou plus. La membrane adhère. Il présente les avantages suivants: petite taille, légèreté, poids, bonne étanchéité, bonne apparence d'origine.
Il peut être appliqué aux instruments, à la machine à commande numérique, au réfrigérateur, à la machine à laver, aux fours à micro-ondes et autres appareils électroménagers et zones de contrôle industriel.
Qu'est-ce qu'un "commutateur à membrane" ?
Un interrupteur à membrane est un circuit électronique imprimé qui utilise la pression pour ouvrir et fermer un circuit. Le circuit du commutateur à membrane est le plus souvent sérigraphié à l'aide d'encres conductrices, qui sont généralement constituées d'argent, de carbone et/ou de graphite. Les commutateurs à membrane font partie d'une gamme de dispositifs considérés comme des interfaces utilisateur (également appelées interfaces opérateur ou interfaces homme-machine) ainsi que des écrans tactiles basés sur l'affichage et des commutateurs mécaniques tels que des boutons-poussoirs, des bascules, des bascules et des commutateurs à glissière. Le but ultime d'un interrupteur à membrane est de servir d'interface entre l'homme et la machine, permettant à un opérateur de communiquer avec un équipement, un instrument ou une machine.
Comment sont construits les interrupteurs à membrane ?
Les interrupteurs à membrane sont essentiellement un sandwich de couches minces qui sont collées ensemble à l'aide d'adhésifs sensibles à la pression. Selon les exigences de l'application, un interrupteur à membrane comprendra aussi peu que 4 et jusqu'à 9 couches. Contrairement aux interrupteurs mécaniques, les interrupteurs à membrane offrent l'avantage d'être moins coûteux, ils consomment moins d'espace de conception grâce à leur profil bas, sont faciles à nettoyer et offrent une apparence plus élégante, ergonomique et esthétique.
La couche supérieure visible d'un interrupteur à membrane est la superposition graphique, avec des circuits imprimés sous la superposition. Le circuit peut également incorporer différentes couches telles que du polyester (flex argent), du polyimide (flex cuivre) et des couches PCB rigides. L'activation d'un interrupteur se produit lorsqu'un tampon de court-circuit imprimé ou un dôme métallique entre en contact avec la couche inférieure du circuit, fermant ainsi le circuit.
Quelles industries utilisent les interrupteurs à membrane ?
Les interrupteurs à membrane peuvent être trouvés dans une variété d'industries différentes. L'instrumentation médicale et les équipements de laboratoire sont des marchés idéaux pour les interrupteurs à membrane. Ces commutateurs peuvent être conçus pour être étanches à l'humidité et aux contaminants et avec des revêtements antimicrobiens pour résister à la croissance bactérienne et aux produits chimiques agressifs. Les commutateurs à membrane sont également utilisés dans des industries telles que les équipements de test électronique et de réseau de télécommunication. Les commandes industrielles et les équipements de fitness sont également des industries où les interrupteurs à membrane sont l'interface utilisateur de choix.
